UPS là gì? Cấu tạo, nguyên lý và 11+ chức năng chính của bộ lưu điện

Bộ lưu điện (UPS – Uninterruptible Power Supply) là một thiết bị quan trọng, đóng vai trò như một lá chắn năng lượng, bảo vệ các hệ thống điện tử khỏi những sự cố về nguồn điện. Từ các thiết bị gia đình quen thuộc đến những hệ thống máy chủ phức tạp trong doanh nghiệp và dây chuyền sản xuất công nghiệp, UPS đảm bảo hoạt động không gián đoạn, an toàn dữ liệu và ngăn ngừa hư hỏng tốn kém.

Bài viết này sẽ cung cấp một cái nhìn toàn diện, từ khái niệm “UPS là gì?”, cấu tạo, nguyên lý hoạt động, đến phân tích chi tiết 11+ chức năng cốt lõi, giúp bạn hiểu rõ và lựa chọn được bộ lưu điện phù hợp nhất.

1. UPS là gì?

UPS là viết tắt của Uninterruptible Power Supply, hay còn gọi là bộ lưu điện, là một hệ thống cung cấp nguồn điện liên tục cho các thiết bị điện tử trong trường hợp nguồn điện chính gặp sự cố như mất điện, sụt áp hoặc tăng áp đột ngột.

Chức năng cốt lõi của UPS là ngay lập tức chuyển sang sử dụng nguồn điện dự phòng từ ắc quy bên trong, đảm bảo thiết bị của bạn không bị tắt đột ngột, giúp bảo vệ dữ liệu và phần cứng quan trọng. Không giống như máy phát điện cần thời gian để khởi động, UPS cung cấp năng lượng gần như tức thời, đóng vai trò là cầu nối quan trọng để duy trì hoạt động ổn định hoặc đủ thời gian để tắt thiết bị một cách an toàn.

Thiết bị UPS là hệ thống cấp điện liên tục, được sử dụng làm nguồn điện dự phòng

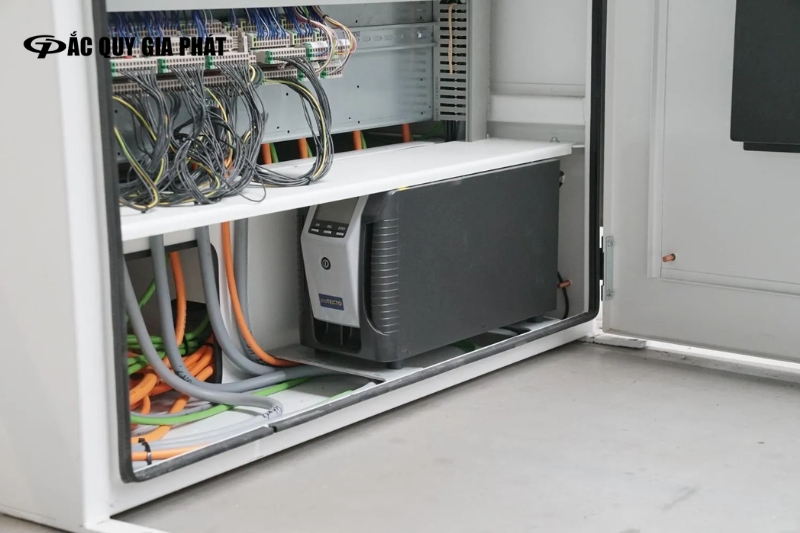

2. 11+ Chức năng chính của bộ lưu điện UPS là gì?

Bộ lưu điện (UPS) không chỉ đơn thuần là một cục pin dự phòng mà còn là một thiết bị đa chức năng, cung cấp sự bảo vệ toàn diện cho hệ thống điện của bạn. Dưới đây là 11+ chức năng cốt lõi mà một bộ lưu điện mang lại, cùng tìm hiểu chi tiết:

• Cung cấp nguồn điện dự phòng tức thời: Đây là chức năng cơ bản và quan trọng nhất. Khi nguồn điện lưới gặp sự cố, UPS ngay lập tức cấp nguồn từ ắc quy, đảm bảo thiết bị hoạt động liên tục không gián đoạn.
• Ổn áp (Ổn định điện áp): UPS có khả năng tự động điều chỉnh điện áp đầu ra luôn ở mức an toàn (thường là 220V). Chức năng này bảo vệ các thiết bị nhạy cảm khỏi hư hỏng do điện áp quá cao hoặc quá thấp.
• Ổn tần (Ổn định tần số): Tương tự như ổn áp, UPS duy trì tần số dòng điện ở mức ổn định (thường là 50Hz), một yếu tố cực kỳ quan trọng đối với các thiết bị y tế, phòng lab hoặc hệ thống âm thanh chuyên nghiệp.
• Chống nhiễu (Lọc nhiễu): UPS hoạt động như một bộ lọc, loại bỏ các loại nhiễu sóng hài, nhiễu điện từ (EMI), nhiễu tần số vô tuyến (RFI) khỏi dòng điện, giúp thiết bị hoạt động chính xác và bền bỉ hơn.
• Chống sét lan truyền: Hầu hết các bộ lưu điện đều được trang bị mạch chống sét, bảo vệ các thiết bị kết nối khỏi hư hỏng do sét đánh lan truyền trên đường dây điện.
• Duy trì hoạt động và bảo vệ dữ liệu: Khi mất điện, UPS cung cấp đủ thời gian để bạn lưu lại các tài liệu đang làm việc và tắt thiết bị đúng cách, tránh mất mát dữ liệu quan trọng.
• Tự động sạc ắc quy: UPS tự động sạc lại cho ắc quy khi có điện lưới trở lại và thông minh ngắt sạc khi đầy, giúp kéo dài tuổi thọ của ắc quy.
• Bảo vệ chống quá tải và ngắn mạch: Thiết bị sẽ tự động ngắt mạch khi phát hiện công suất sử dụng vượt quá mức cho phép hoặc xảy ra sự cố ngắn mạch, bảo vệ an toàn cho cả UPS và thiết bị tải.
• Cảnh báo lỗi: UPS được trang bị hệ thống đèn LED và/hoặc âm thanh để thông báo các trạng thái hoạt động như đang dùng điện lưới, dùng ắc quy, dung lượng pin, hoặc khi có lỗi xảy ra.
• Tương thích với máy phát điện: Các dòng UPS hiện đại có thể hoạt động ổn định với nguồn điện từ máy phát, đảm bảo nguồn điện sạch và liên tục ngay cả khi sử dụng nguồn dự phòng dài hạn.
• Quản lý và giám sát từ xa: Nhiều dòng UPS cao cấp cho phép kết nối với máy tính qua cổng USB hoặc RS232, đi kèm phần mềm giúp người dùng giám sát trạng thái, cấu hình và cài đặt lịch tắt/mở thiết bị từ xa.
• Khởi động nguội (Cold Start): Cho phép khởi động UPS và sử dụng nguồn từ ắc quy ngay cả khi không có điện lưới, rất hữu ích trong các tình huống khẩn cấp.

3. Cấu tạo của một bộ lưu điện UPS gồm những gì?

Để thực hiện được các chức năng bảo vệ toàn diện, một bộ lưu điện UPS được cấu thành từ nhiều bộ phận phức tạp, mỗi bộ phận giữ một vai trò riêng biệt. Về cơ bản, cấu trúc của UPS bao gồm 4 thành phần chính: Ắc quy, Bộ sạc, Bộ biến tần và các mạch điện tử khác. Cùng tìm hiểu chi tiết từng thành phần cốt lõi này dưới đây.

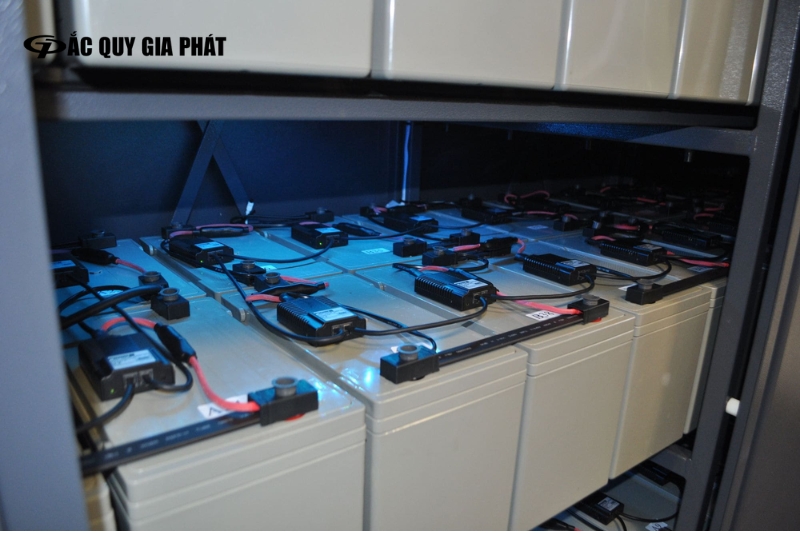

3.1. Ắc quy (Battery)

Ắc quy là trái tim của bộ lưu điện, đóng vai trò lưu trữ năng lượng điện dưới dạng hóa năng để cung cấp cho tải khi nguồn điện lưới gặp sự cố. Dung lượng của ắc quy (đo bằng Ah) và số lượng ắc quy sẽ quyết định thời gian lưu điện của UPS.

Hiện nay, hầu hết các UPS hiện đại đều sử dụng ắc quy khô, kín khí, không cần bảo dưỡng (VRLA) vì tính an toàn, tuổi thọ cao và không đòi hỏi bảo trì định kỳ, mang lại sự tiện lợi tối đa cho người sử dụng.

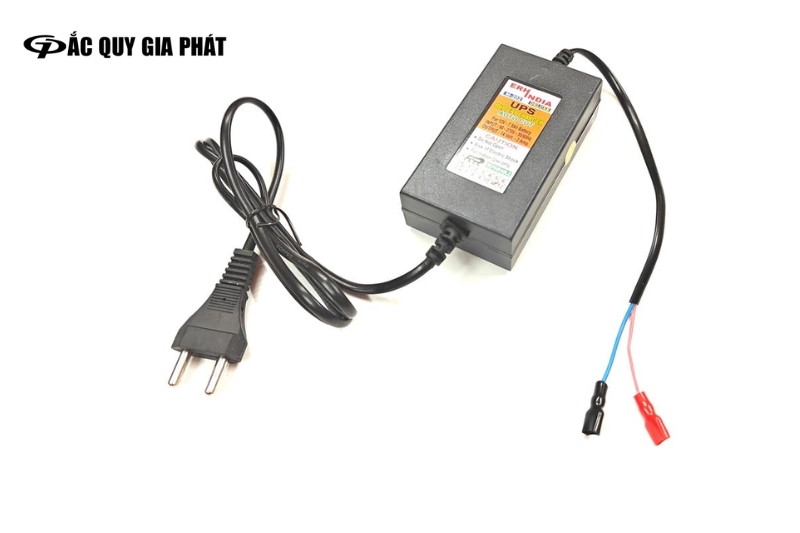

3.2. Bộ sạc (Charger)

Bộ sạc là thành phần chịu trách nhiệm nạp lại năng lượng cho ắc quy. Nó biến đổi dòng điện xoay chiều (AC) từ nguồn điện lưới thành dòng điện một chiều (DC) để sạc đầy ắc quy. Một bộ sạc thông minh sẽ tự động điều chỉnh dòng sạc, theo dõi nhiệt độ và điện áp để đảm bảo ắc quy được sạc hiệu quả, an toàn và không bị quá sạc. Chức năng này giúp tối ưu hóa tuổi thọ và hiệu suất của ắc quy, đảm bảo UPS luôn sẵn sàng hoạt động khi cần.

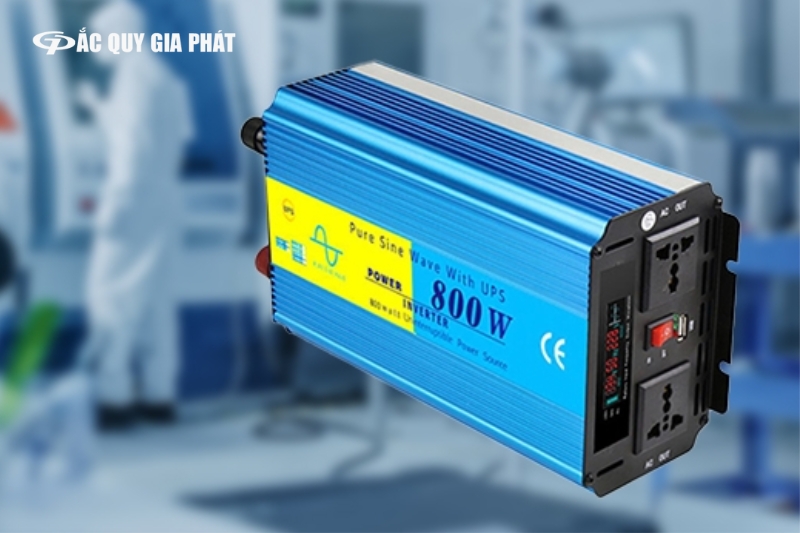

3.3. Bộ biến tần (Inverter)

Bộ biến tần có nhiệm vụ hoàn toàn trái ngược với bộ sạc. Khi mất điện, bộ biến tần sẽ lấy năng lượng điện một chiều (DC) được lưu trữ trong ắc quy và chuyển đổi nó thành dòng điện xoay chiều (AC) tiêu chuẩn (220V/50Hz).

Chất lượng của bộ biến tần quyết định độ “sạch” và ổn định của nguồn điện cấp cho thiết bị. Các dòng UPS cao cấp thường tạo ra sóng sin chuẩn (Pure Sine Wave), tương thích với mọi loại thiết bị điện tử nhạy cảm, đảm bảo chúng hoạt động an toàn và hiệu quả.

3.4. Các thành phần khác (Bộ chuyển mạch, Mạch ổn áp…)

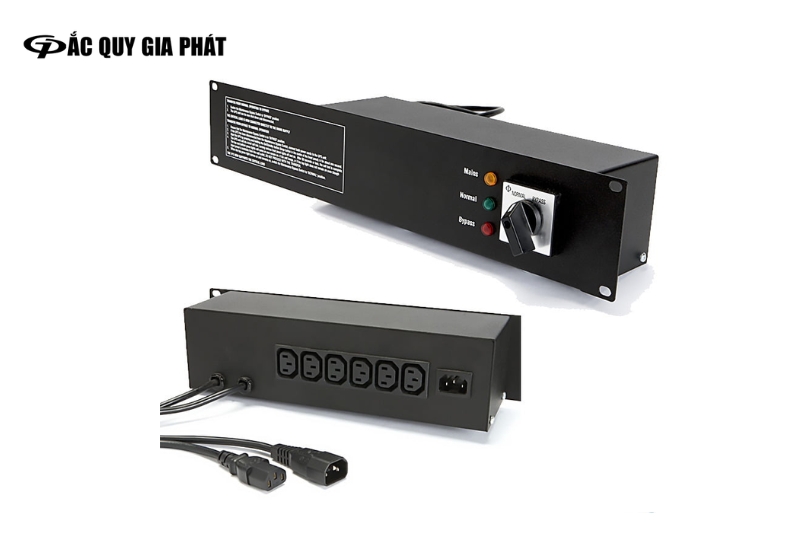

Ngoài ba bộ phận chính, UPS còn tích hợp nhiều mạch điện tử quan trọng khác. Bộ chuyển mạch (Transfer Switch) có vai trò chuyển đổi qua lại giữa nguồn điện lưới và nguồn ắc quy một cách tự động và nhanh chóng.

Mạch ổn áp (AVR – Automatic Voltage Regulation) giúp điều chỉnh điện áp đầu ra luôn ổn định. Bên cạnh đó là các bo mạch điều khiển, hệ thống cảnh báo, cổng giao tiếp và vỏ máy, tất cả phối hợp với nhau để tạo thành một hệ thống bảo vệ nguồn điện hoàn chỉnh, thông minh và đáng tin cậy.

4. Nguyên lý hoạt động của UPS như thế nào?

Nguyên lý hoạt động của UPS dựa trên cơ chế chuyển đổi nguồn điện tự động và thông minh để đảm bảo cấp điện liên tục.

• Khi nguồn điện ổn định: Dòng điện xoay chiều (AC) từ lưới đi vào UPS. Một phần sẽ được bộ sạc (Charger) chuyển thành dòng một chiều (DC) để sạc và duy trì ắc quy luôn đầy. Phần còn lại được lọc sạch nhiễu và ổn định trước khi cấp thẳng cho thiết bị tải. Ở trạng thái này, UPS vừa bảo vệ thiết bị, vừa đảm bảo ắc quy luôn sẵn sàng.
• Khi mất điện hoặc điện áp bất ổn: Hệ thống vi xử lý của UPS phát hiện sự cố ngay lập tức. Chỉ trong vài mili giây, bộ chuyển mạch (Transfer Switch) sẽ ngắt nguồn điện lưới và kết nối với ắc quy. Lúc này, bộ biến tần (Inverter) hoạt động, chuyển đổi nguồn DC từ ắc quy thành nguồn AC chuẩn để cung cấp cho thiết bị. Quá trình này diễn ra gần như tức thời, đảm bảo thiết bị không bị gián đoạn hoạt động.

5. Phân loại 3 hệ thống UPS phổ biến nhất hiện nay

Bộ lưu điện (UPS) hiện có ba công nghệ chính: UPS Offline, UPS Line-Interactive, và UPS Online. Mỗi hệ thống sở hữu cấu tạo, nguyên lý hoạt động và mức độ bảo vệ khác nhau, phù hợp với từng nhu cầu sử dụng riêng biệt. Cùng tìm hiểu chi tiết về ba loại phổ biến này dưới đây.

5.1. UPS Offline (Basic Offline) hoạt động ra sao?

UPS Offline là dòng cơ bản nhất, hoạt động theo nguyên lý chuyển mạch. Ở điều kiện bình thường, thiết bị sẽ sử dụng trực tiếp nguồn điện lưới. Khi có sự cố mất điện hoặc điện áp nằm ngoài ngưỡng an toàn, UPS sẽ tự động chuyển sang dùng nguồn từ ắc quy.

• Ưu điểm: Cấu tạo đơn giản, giá thành rẻ, tiết kiệm điện năng và kích thước nhỏ gọn.
• Nhược điểm: Có thời gian chuyển mạch (khoảng 4-10 mili giây) nên có thể không phù hợp cho các thiết bị siêu nhạy cảm. Khả năng ổn áp và lọc nhiễu còn hạn chế.
• Ứng dụng: Thường dùng cho máy tính cá nhân, thiết bị văn phòng cơ bản và các thiết bị điện gia dụng không yêu cầu cao về chất lượng nguồn điện.

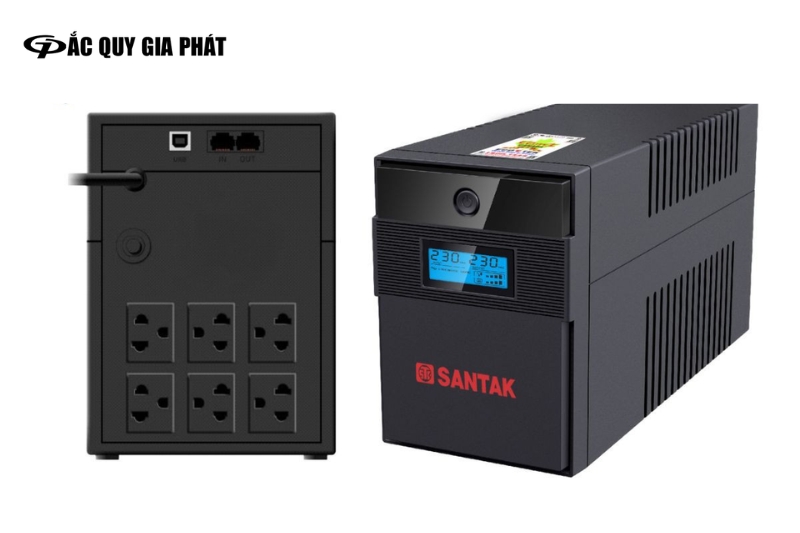

5.2. UPS Line-Interactive là gì và khác gì so với UPS Offline?

UPS Line-Interactive là phiên bản cải tiến của UPS Offline, được trang bị thêm một mạch ổn áp tự động (AVR). Mạch này cho phép UPS điều chỉnh điện áp đầu ra khi nguồn điện lưới chập chờn (quá cao hoặc quá thấp) mà không cần chuyển sang dùng ắc quy.

• Ưu điểm: Khả năng ổn áp tốt hơn UPS Offline, giúp kéo dài tuổi thọ ắc quy. Hiệu suất cao và giá thành hợp lý.
• Nhược điểm: Vẫn có thời gian chuyển mạch (khoảng 2-4 mili giây) và chất lượng điện áp đầu ra chưa phải là sóng sin chuẩn hoàn hảo.
• Ứng dụng: Rất phổ biến cho các máy chủ nhỏ, thiết bị mạng, hệ thống máy tính văn phòng, nơi có nguồn điện tương đối ổn định nhưng cần khả năng ổn áp.

5.3. UPS Online (Double Conversion Online) có ưu điểm gì vượt trội?

UPS Online là dòng cao cấp nhất, hoạt động theo nguyên lý chuyển đổi kép (Double Conversion). Nguồn điện lưới đầu vào luôn được chuyển thành dòng DC để sạc ắc quy, sau đó được biến tần (Inverter) chuyển ngược lại thành dòng AC “sạch” hoàn toàn để cung cấp cho thiết bị. Thiết bị tải của bạn được cách ly hoàn toàn khỏi nguồn điện lưới.

• Ưu điểm: Cung cấp nguồn điện gần như hoàn hảo (sóng sin chuẩn, điện áp và tần số cực kỳ ổn định), không có thời gian chuyển mạch (bằng 0). Đây là giải pháp bảo vệ nguồn điện an toàn và toàn diện nhất.
• Nhược điểm: Giá thành cao, tiêu thụ nhiều điện năng hơn và có thể tỏa nhiều nhiệt hơn.
• Ứng dụng: Bắt buộc phải dùng cho các thiết bị quan trọng và nhạy cảm như máy chủ trung tâm dữ liệu (data center), thiết bị y tế, hệ thống điều khiển công nghiệp, thiết bị viễn thông.

6. So sánh nhanh UPS Online và UPS Offline: Nên chọn loại nào?

Việc lựa chọn giữa UPS Online và UPS Offline phụ thuộc trực tiếp vào mức độ quan trọng của thiết bị cần bảo vệ và ngân sách của bạn. Để đưa ra quyết định chính xác, dưới đây là bảng so sánh chi tiết các tiêu chí cốt lõi của hai dòng UPS này.

Tiêu chí	UPS Online (Double Conversion)	UPS Offline (Standby)
Hiệu suất & Bảo vệ	Bảo vệ toàn diện nhất. Nguồn điện ra luôn sạch, ổn định (sóng sin chuẩn) và được cách ly hoàn toàn khỏi lưới điện. Thời gian chuyển mạch bằng 0.	Cung cấp bảo vệ ở mức cơ bản. Chỉ kích hoạt ắc quy khi có sự cố. Có thời gian chuyển mạch (từ 4-10ms).
Giá cả	Cao, là khoản đầu tư cho các hệ thống chuyên nghiệp và quan trọng.	Thấp, là lựa chọn kinh tế và phù hợp với người dùng phổ thông.
Độ bền	Linh kiện hoạt động liên tục nên có thể tỏa nhiệt nhiều hơn. Tuy nhiên, thiết bị được bảo vệ tối đa và ắc quy ít bị “sốc” do không phải chuyển mạch liên tục.	Hoạt động mát hơn. Nhưng nếu điện chập chờn, việc chuyển mạch thường xuyên có thể làm giảm tuổi thọ của ắc quy và rơ-le.
Ứng dụng	Bắt buộc cho: Máy chủ, trung tâm dữ liệu, thiết bị y tế, hệ thống viễn thông, và các thiết bị điện tử nhạy cảm, đắt tiền.	Phù hợp cho: Máy tính cá nhân, thiết bị văn phòng, TV, modem Wi-Fi tại những nơi có nguồn điện lưới tương đối ổn định.

Khuyến nghị:

• Nên chọn UPS Online nếu an toàn dữ liệu và sự hoạt động liên tục là ưu tiên hàng đầu của bạn. Đây là lựa chọn bắt buộc để bảo vệ các thiết bị quan trọng, nhạy cảm mà bất kỳ sự gián đoạn nào cũng có thể gây ra thiệt hại lớn.
• Nên chọn UPS Offline nếu bạn cần một giải pháp dự phòng cơ bản với chi phí tối ưu cho các thiết bị cá nhân hoặc văn phòng nhỏ, và nguồn điện tại khu vực của bạn tương đối ổn định.

7. Tác dụng của bộ lưu điện trong đời sống và sản xuất là gì?

Tác dụng của bộ lưu điện vô cùng thiết thực từ việc đảm bảo an toàn cho thiết bị gia đình đến duy trì sự liên tục trong hoạt động kinh doanh và sản xuất. Cùng tìm hiểu chi tiết những ứng dụng thiết thực này dưới đây.

7.1. Ứng dụng trong gia đình

Trong gia đình hiện đại, UPS đóng vai trò bảo vệ các thiết bị điện tử giá trị như Smart TV, dàn âm thanh, máy tính cá nhân và đặc biệt là modem Wi-Fi. Khi mất điện đột ngột, UPS giúp bạn có đủ thời gian để tắt thiết bị đúng cách, tránh sốc điện gây hư hỏng bo mạch.

Quan trọng hơn, nó duy trì kết nối Internet liên tục, đảm bảo các hoạt động học tập, làm việc từ xa và giải trí trực tuyến không bị gián đoạn, mang lại sự tiện nghi và an tâm tuyệt đối.

7.2. Ứng dụng trong doanh nghiệp (Văn phòng, máy chủ)

Đối với doanh nghiệp, UPS là một khoản đầu tư bắt buộc. Nó bảo vệ hệ thống máy chủ, máy trạm và thiết bị mạng khỏi nguy cơ mất dữ liệu và gián đoạn công việc. Một sự cố mất điện dù chỉ vài giây cũng có thể gây thiệt hại lớn về tài chính và uy tín.

UPS đảm bảo các giao dịch, quy trình làm việc và hệ thống camera an ninh luôn hoạt động liên tục 24/7, duy trì sự ổn định và chuyên nghiệp cho toàn bộ hoạt động của công ty.

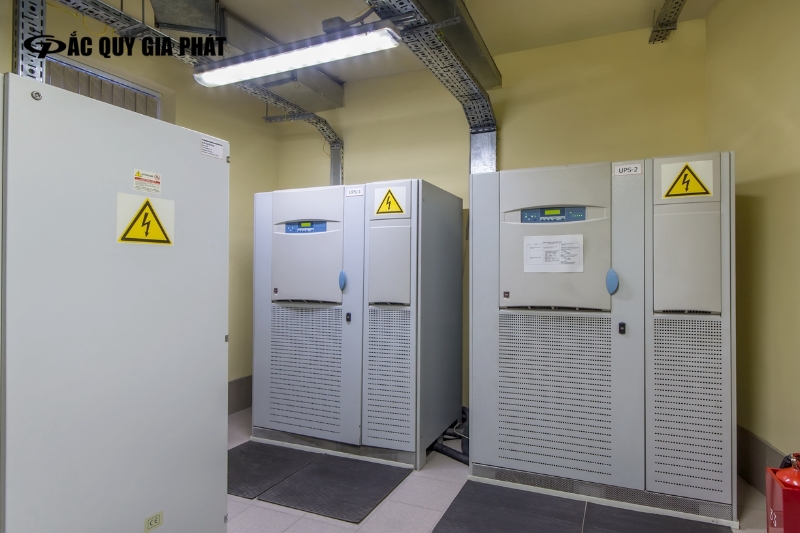

7.3. Ứng dụng trong nhà máy, sản xuất công nghiệp

Trong môi trường sản xuất công nghiệp, UPS có vai trò sống còn. Nó cung cấp nguồn điện sạch và ổn định cho các dây chuyền tự động hóa, máy móc CNC, robot và hệ thống điều khiển PLC.

Việc mất điện đột ngột có thể làm hỏng sản phẩm, gây sai lệch thông số kỹ thuật và làm đình trệ toàn bộ quy trình sản xuất. UPS đảm bảo sự chính xác, liên tục và an toàn cho máy móc, giúp tối ưu hóa hiệu suất và giảm thiểu rủi ro thiệt hại trong sản xuất.

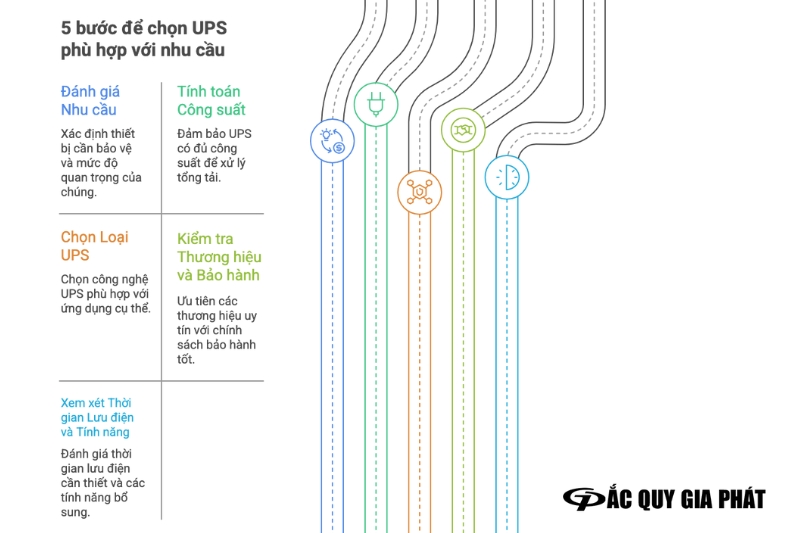

8. Hướng dẫn 5 bước lựa chọn UPS phù hợp với nhu cầu

Việc lựa chọn một bộ lưu điện phù hợp quyết định hiệu quả bảo vệ thiết bị của bạn. Dưới đây là 5 bước đơn giản giúp bạn đưa ra quyết định chính xác nhất, cùng tìm hiểu chi tiết:

1. Đánh giá nhu cầu sử dụng: Xác định các thiết bị cần bảo vệ và mức độ quan trọng. Thiết bị càng nhạy cảm (máy chủ, y tế) càng yêu cầu UPS có độ bảo vệ cao như UPS Online.
2. Tính toán công suất: Tính tổng công suất (Watt) của tất cả thiết bị. Sau đó, chọn UPS có công suất (VA) cao hơn tổng tải thực tế từ 20-25% để đảm bảo hiệu suất và có khả năng nâng cấp.
3. Lựa chọn loại UPS: Lựa chọn công nghệ phù hợp: UPS Offline cho thiết bị gia đình, UPS Line-Interactive cho văn phòng, và UPS Online cho các hệ thống máy chủ, thiết bị trọng yếu.
4. Kiểm tra thương hiệu và chế độ bảo hành: Ưu tiên sản phẩm từ các thương hiệu uy tín và có chính sách bảo hành rõ ràng. Điều này đảm bảo chất lượng và sự hỗ trợ sau bán hàng tốt nhất.
5. Xem xét thời gian lưu điện và các tính năng khác: Xác định thời gian lưu điện cần thiết để sao lưu dữ liệu và tắt thiết bị an toàn. Đồng thời, cân nhắc các tính năng cộng thêm như cổng kết nối máy tính để quản lý, hoặc khả năng chống sét lan truyền.

9. Những rủi ro khi không sử dụng UPS cho các thiết bị quan trọng là gì?

Việc không trang bị UPS cho các thiết bị quan trọng có thể dẫn đến những hậu quả tốn kém và nghiêm trọng. Dưới đây là các rủi ro chính bạn sẽ đối mặt khi nguồn điện gặp sự cố:

• Mất mát dữ liệu và hư hỏng phần cứng: Tắt nguồn đột ngột có thể gây lỗi hệ điều hành, mất dữ liệu chưa lưu và làm hỏng vĩnh viễn các linh kiện nhạy cảm như ổ cứng, bo mạch chủ do sốc điện.
• Gián đoạn hoạt động kinh doanh: Chỉ vài phút mất điện có thể làm ngưng trệ hệ thống máy chủ, giao dịch hoặc dây chuyền sản xuất, gây thiệt hại trực tiếp đến doanh thu và năng suất.
• Chi phí sửa chữa và khôi phục tốn kém: Chi phí sửa chữa phần cứng hoặc khôi phục dữ liệu bị mất thường cao hơn nhiều lần so với việc đầu tư một bộ lưu điện. Rủi ro này còn kéo theo tổn thất về thời gian và uy tín thương hiệu.

10. Câu hỏi thường gặp về bộ lưu điện (FAQ)

Dưới đây, Ắc Quy Gia Phát sẽ giải đáp nhanh những câu hỏi thường gặp nhất về bộ lưu điện UPS để bạn hiểu rõ hơn.

10.1. UPS là thiết bị dùng để làm gì?

UPS là thiết bị cung cấp nguồn điện dự phòng tức thời, giúp duy trì hoạt động và bảo vệ các thiết bị điện tử khỏi sự cố mất điện, sụt áp, đảm bảo an toàn cho dữ liệu và phần cứng của bạn.

10.2. UPS lưu điện được bao lâu?

Thời gian lưu điện của UPS phụ thuộc vào dung lượng ắc quy và công suất tải. Thông thường, UPS có thể lưu điện từ 5-15 phút, đủ thời gian để bạn lưu công việc và tắt thiết bị an toàn.

10.3. Tuổi thọ của ắc quy trong UPS là bao nhiêu năm?

Tuổi thọ trung bình của ắc quy trong UPS là khoảng 2-5 năm. Con số này có thể thay đổi tùy thuộc vào chất lượng ắc quy, tần suất sử dụng và điều kiện môi trường hoạt động của thiết bị.

10.4. Có cần tắt UPS khi không sử dụng không?

Không cần thiết. Bạn nên để UPS hoạt động liên tục ngay cả khi không dùng máy tính. Điều này giúp ắc quy luôn được sạc đầy và sẵn sàng hoạt động ngay khi có sự cố điện xảy ra.

10.5. UPS giá bao nhiêu tiền?

Giá UPS rất đa dạng, từ vài trăm nghìn đồng cho các mẫu gia đình cơ bản đến hàng chục triệu đồng cho hệ thống chuyên dụng. Mức giá phụ thuộc vào công suất, công nghệ (Offline/Online) và thương hiệu.
